परिवहन: पार्टिकलफ्लो

द्वि-आयामी मॉडल, पार्टिकलफ्लो, एक आयताकार डोमेन में प्रवाह का अनुकरण करता है। पार्टिकलफ्लो मॉडल का एक प्रमुख उद्देश्य यह स्पष्ट करना है कि हाइड्रोलिक गुणों में विषमता द्रव कणों के स्थानिक प्रसार का कारण कैसे बनती है। यह फैलाव मैक्रो-स्केल विलेय फैलाव के अनुरूप है।

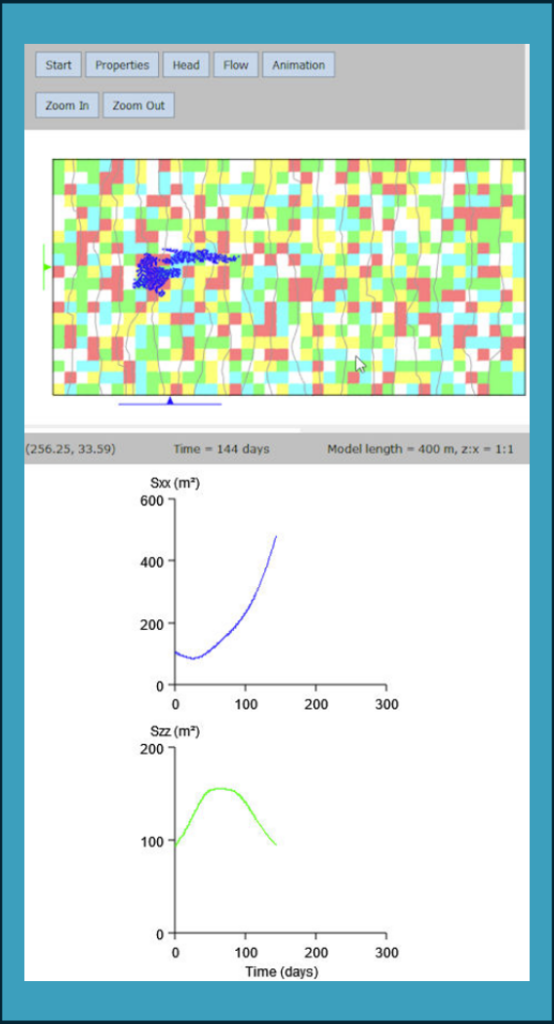

उपयोगकर्ता आयताकार जाल और हाइड्रोलिक ढाल को परिभाषित करता है, जाल पर हाइड्रोलिक चालकता के क्षेत्रों को खींचता है, हाइड्रोलिक सिर रेखाओं को आकर्षित करने के लिए एक बटन पर क्लिक करता है, फिर चुनता है कि प्रवाह रेखाएं खींचना है या कण आंदोलन को ट्रैक करना है, दोनों को समय के साथ एनिमेटेड किया जा सकता है। समय क्रॉस सेक्शन के नीचे दर्शाया गया है।

यदि सक्रिय किया जाता है, तो x और z दिशाओं में द्रव्यमान का केंद्र क्रमशः नीले और हरे तीर के सिर द्वारा इंगित किया जाता है। मानक विचलन (द्रव्यमान के केंद्र के दोनों किनारों पर) की निर्दिष्ट संख्या द्वारा फैली दूरी नीली और हरी रेखाओं द्वारा इंगित की जाती है।

यदि सक्रिय किया जाता है, तो स्थानिक विचरण (Sxx और Szz) बनाम समय के भूखंड मॉडल डोमेन के बगल में दिखाए जाते हैं। इन प्लॉट्स को देखने के लिए, विंडो का आकार बढ़ाना या ज़ूम आउट करके मॉडल डोमेन का आकार कम करना आवश्यक हो सकता है।

सम्मन: हसीह, पी. (2020)। परिवहन: पार्टिकलफ्लो। भूजल परियोजना, गुएल्फ, ओंटारियो, कनाडा का एक इंटरैक्टिव शैक्षिक उपकरण।
